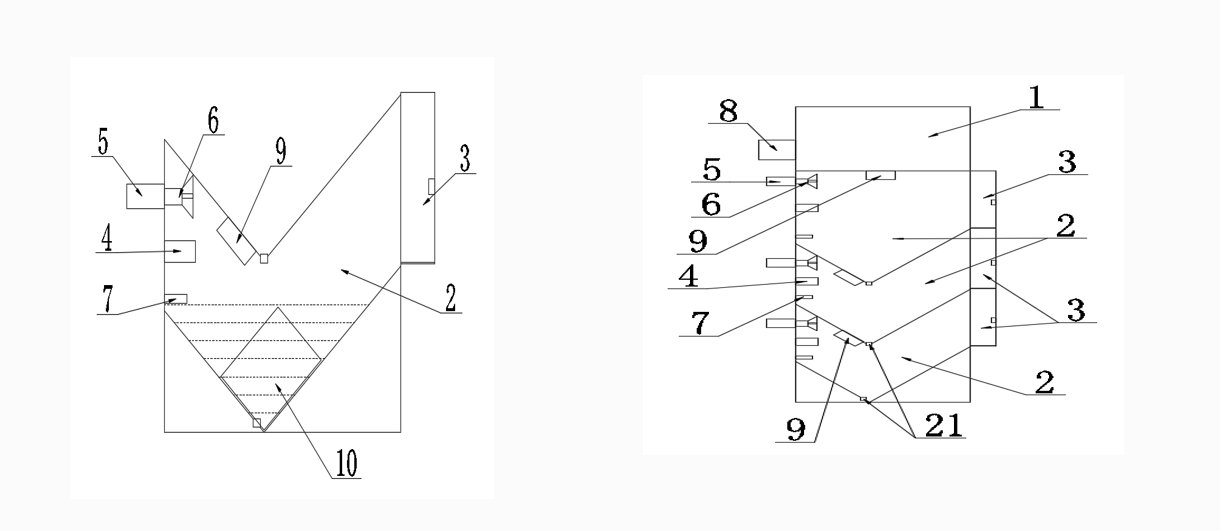

在柜体的上方安装有水箱，柜体内设有多个用于放置电池的电池仓，多个电池仓分层设置，电池仓连接有活动柜门；电池仓倾斜设置。

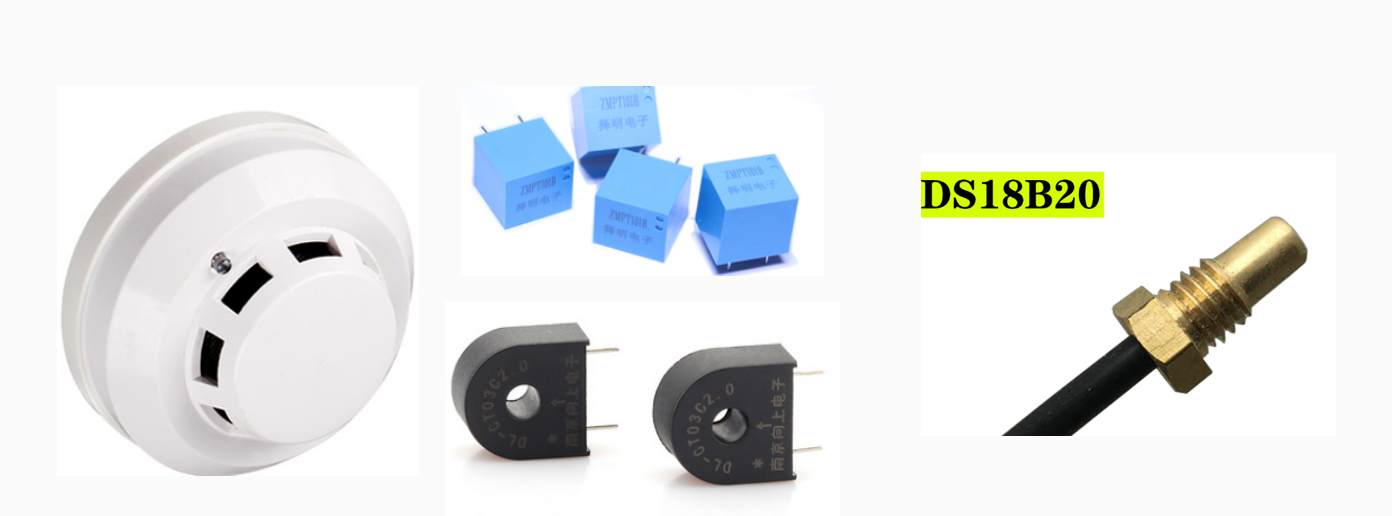

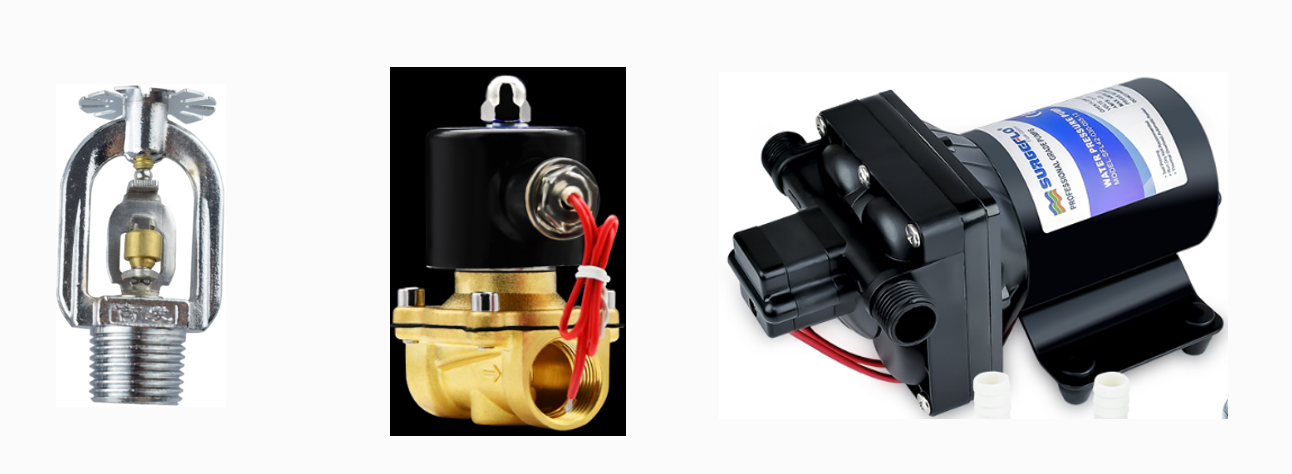

        易熔合金喷淋头通过导水管连通水箱，中间加装有增压泵；喷水装置包括电磁阀、喷淋头以及控制电磁阀启闭的控制电路，导水管通过电磁阀与喷淋头连通，温度传感器、烟雾传感器、液位传感器与控制电路连接，并控制电磁阀的开闭，形成一套独立工作的水系统。

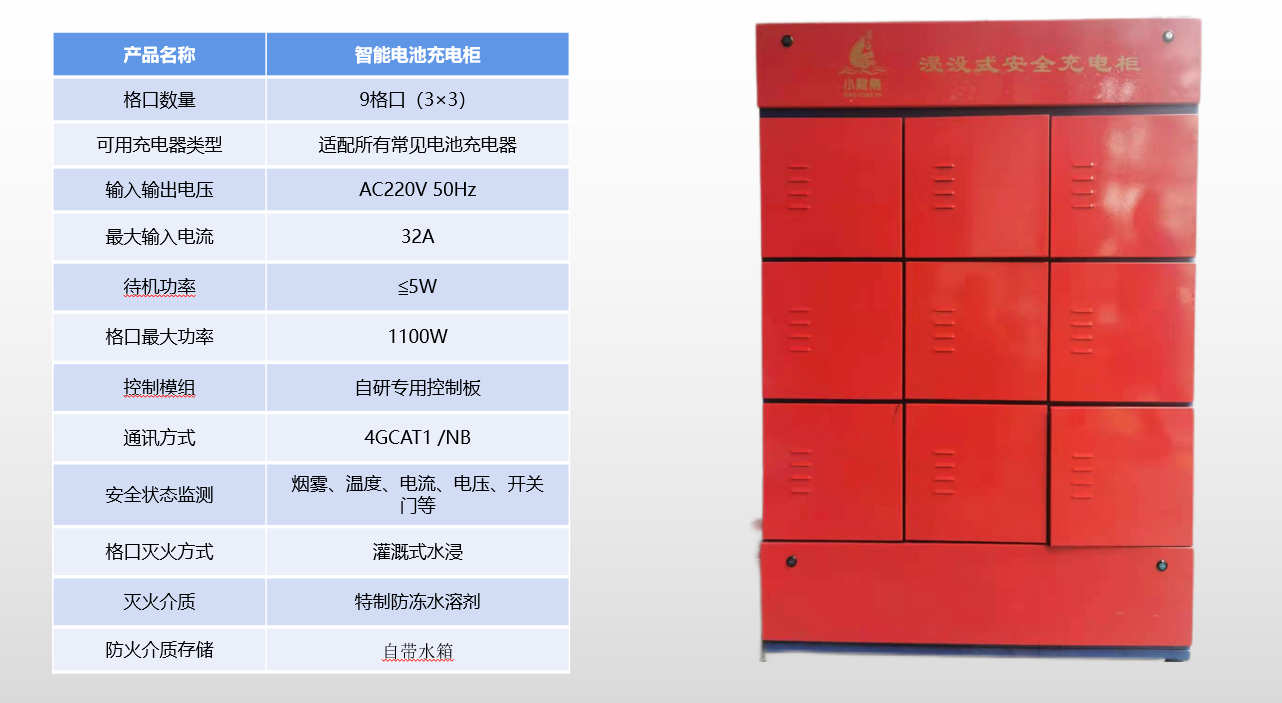

        充电柜具有完整的电压监测及各个格口电流的实时监测系统，并配有格口粒度的电路通断系统；能够在监测到电流或者温度、烟感等传感器异常的时候，能够通过继电器对格口的电路进行精确控制。

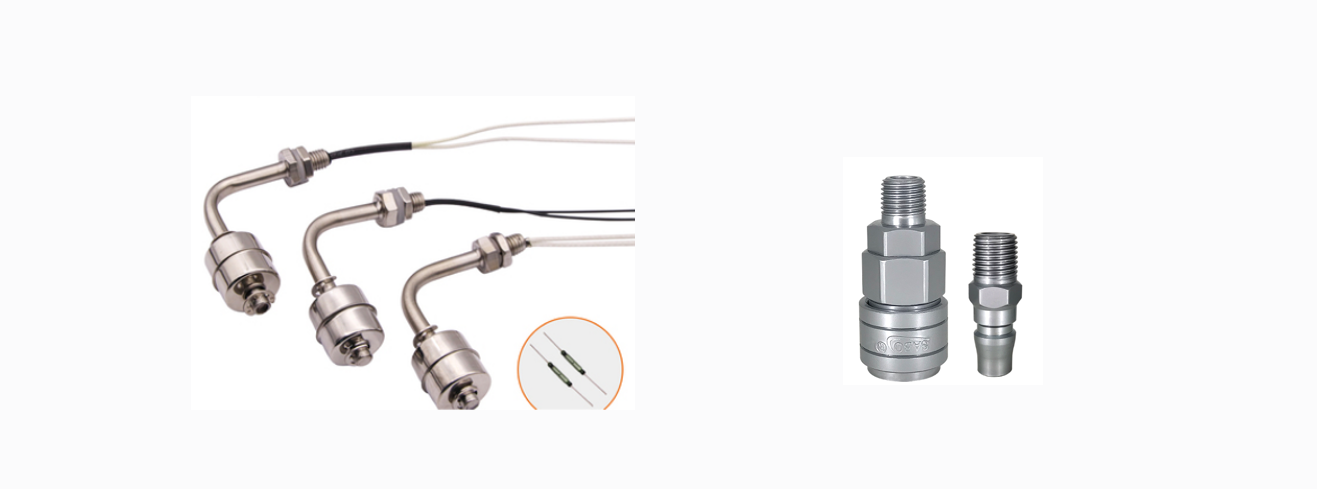

        液位传感器的安装位置高于电池的顶端且低于活动柜门的下端，液位传感器接入控制电路，当电池仓内水位与液位传感器接触时，控制电路断开；泄水口内设有阀门，泄水口通过导水管连通外界，便于出现事故的时候能够快速排泄电池污染水防止污染环境。

        1、通过多个电池仓的设置，能够同时对多个电池进行充电操作，方便使用，结合喷水装置、倾斜设置的电池仓及电池仓尺寸大于电池尺寸的限制，能够存水并浸没电池，从而便于对电池进行降温且不断扑灭明火；
         2、通过喷水装置和温度传感器的安装位置高于活动柜门的最下端，能够避免水对其造成的损坏，提高使用寿命；
         3、通过电磁阀、喷淋头、控制电路的设置，能够通过电池仓内的温度、电压、电流和烟雾传感器实现对喷水装置的控制；。
         4、通过MCU主机采集柜体运行状态并4G CAT1模块设置上传至服务器，能够在发生火灾时对用户或操作者进行告警。
         5、通过泄水口、阀门以及泄水口与水箱连通的设置，能够方便排空电池仓内的水，同时能够将水循环使用，提高水的利用率。
